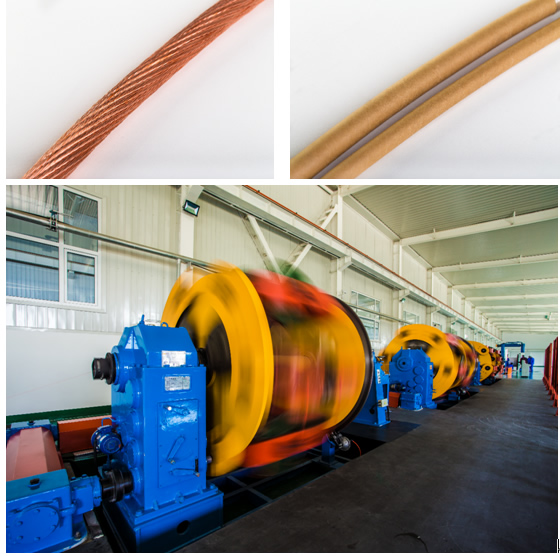

紙包銅絞線:
由多根圓銅線絞合而成的導體,外層絕緣層由3層及以上的絕緣紙帶作重疊或間隙繞包而成。
產品種類:ZJ-------------電力電纜紙絕緣多股絞合導線
ZJD-----------皺紋紙絕緣多股絞合導線
ZJM----------高密度紙絕緣多股絞合導線
產品標準:絞合導線的線芯符合GB/T12970 電工軟銅絞線標準
紙絕緣多股絞合導線符合GB/T7673.1 GB/T7673.5 標準
銅絞線的外觀光亮,沒有明顯的損傷和刮痕,不會有明顯的氧化反應產生的變色現象。色澤比較的均勻,沒有黑斑,沒有裂紋,距離均勻規整。
銅絞線的拉絲需在規定的范圍內,不能超出工藝標準。銅絞線結構組成不能出現短線、缺線、松股、搭股的現象。
紙帶應緊密適度、均勻、平整地繞包在線芯上,紙帶不應缺層、有污染和傷痕、不應有起皺和開裂等缺陷。

產品結構:
標稱截面/mm²
|
線芯結構
股數×根數/標稱直徑
|
標稱截面/mm²
|
線芯結構
股數×根數/標稱直徑
|
10
|
12×7/0.39
|
125
|
27×12/0.70
|
16
|
12×7/0.49
|
150
|
14×19/0.85
|
25
|
19×7/0.49
|
160
|
27×12/0.80
|
35
|
19×7/0.58
|
185
|
27×12/0.85
|
50
|
19×7/0.68
|
200
|
37×12/0.75
|
70
|
27×7/0.68
|
250(240)
|
37×12/0.85
|
80
|
37×7/0.62
|
300
|
27×19/0.85
|
95
|
37×7/0.68
|
315
|
37×19/0.75
|
100
|
37×7/0.70
|
400
|
37×19/0.85
|
120
|
27×12/0.68
|
500
|
37×19/0.95
|
|
